สินค้า
ฟังก์ชัน
หมายเลข CAS: | 7440-25-7 |
สูตรเชิงเส้น: | ตา ตา-ว ตา-Nb |
ความบริสุทธิ์: | 99.9 เปอร์เซ็นต์ , 99.99 เปอร์เซ็นต์ , 99.999 เปอร์เซ็นต์ |
มาตรฐาน: | ASTM B365 |
เงื่อนไข: | รีดร้อน, ดึงเย็น, อบอ่อน |
พื้นผิว: | Black, Pickled, Polished (Dia. >1 มม.) |
ขนาด: | มากกว่าหรือเท่ากับ 0.06mm |
ขั้นต่ำ: | 1กก. |
เกรดวัสดุ: | R05200, แทนทาลัมที่ไม่ผสม, อิเล็กตรอน-เตาบีมหรือสุญญากาศ-อาร์คละลาย หรือทั้งสองอย่าง R05400, แทนทาลัมที่ไม่ผสม, ผง-การรวมโลหะผสม R05255, โลหะผสมแทนทาลัม, แทนทาลัม 90 เปอร์เซ็นต์, ทังสเตน 10 เปอร์เซ็นต์, อิเล็กตรอน-บีมเตาสุญญากาศ-อาร์กละลาย หรือทั้งสองอย่าง R05252 โลหะผสมแทนทาลัม แทนทาลัม 97.5 เปอร์เซ็นต์ ทังสเตน 2.5 เปอร์เซ็นต์ อิเล็กตรอน-เตาบีมหรือสุญญากาศ-อาร์คละลาย หรือทั้งสองอย่าง R05240, โลหะผสมแทนทาลัม, แทนทาลัม 60 เปอร์เซ็นต์, ไนโอเบียม 40 เปอร์เซ็นต์, อิเล็กตรอน-บีมเตาหรือสุญญากาศ-อาร์กละลาย |

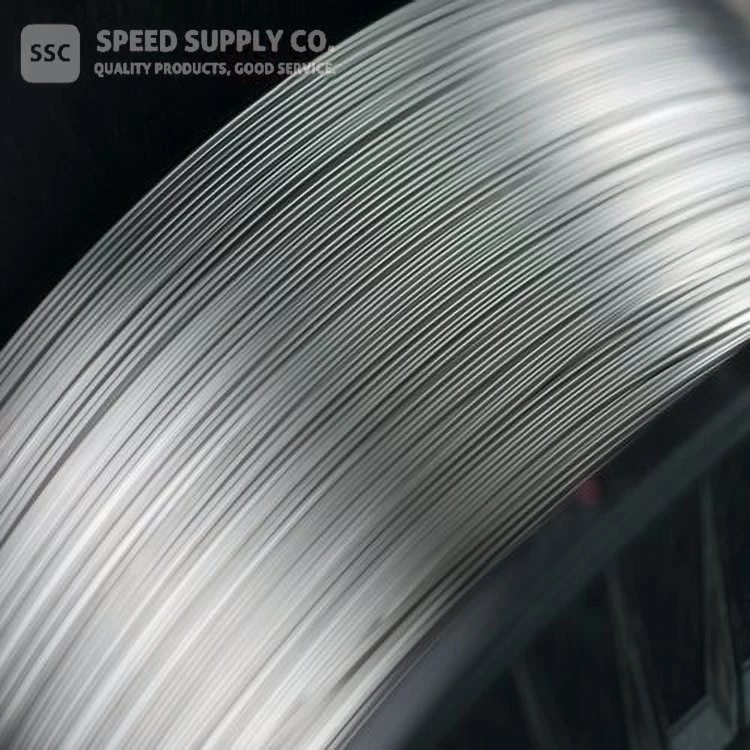

คำอธิบายลวดตัวเก็บประจุแทนทาลัม
แทนทาลัมมีความหนาแน่นเป็นสองเท่าของเหล็กและมีความเหนียวสูง มี-จุดหลอมเหลวสูงสุดอันดับสี่ของโลหะทั้งหมด และสามารถสร้างชั้นออกไซด์ที่บางและป้องกันได้สำหรับ-ตัวเก็บประจุคุณภาพสูง
SSC เชี่ยวชาญในการผลิตลวดตัวเก็บประจุแทนทาลัมที่มีความบริสุทธิ์สูงซึ่งมีความหนาแน่นและความบริสุทธิ์สูงสุด ลวดแทนทาลัมเกรดตัวเก็บประจุของ SSC ผลิตขึ้นโดยผ่านกระบวนการทำงาน-เย็น ผ่านการตีขึ้นรูป การม้วน การเหวี่ยง และการดึงเพื่อให้ได้ขนาดที่ต้องการ ลวดตัวเก็บประจุแทนทาลัมมาตรฐานของเรามีความทนทานและค่าอัลฟา (ความต้านทานการนำไฟฟ้า) ที่เข้มงวด
โปรดติดต่อเราเพื่อสร้างโลหะผสมลวดแบบกำหนดเองและขนาดเกจ วัสดุผลิตโดยใช้การตกผลึก สถานะของแข็ง และกระบวนการทำให้บริสุทธิ์สูงเป็นพิเศษอื่นๆ เช่น การระเหิด SSC เชี่ยวชาญในการผลิตองค์ประกอบที่กำหนดเองสำหรับการใช้งานเชิงพาณิชย์และการวิจัย และเทคโนโลยีที่เป็นกรรมสิทธิ์ใหม่ SSC ยังหล่อโลหะแรร์เอิร์ธใดๆ และวัสดุขั้นสูงอื่นๆ ให้อยู่ในรูปแท่ง แท่ง หรือแผ่น เช่นเดียวกับรูปร่างที่ใช้เครื่องจักรอื่นๆ และผ่านกระบวนการอื่นๆ เช่น อนุภาคนาโน และในรูปของสารละลายและออร์แกโนเมทัลลิก เรายังผลิตแทนทาลัมในรูปของผง ลิ่ม ชิ้นส่วน เม็ด ดิสก์ แกรนูล และในรูปแบบสารประกอบ เช่น ออกไซด์ รูปร่างอื่น ๆ ตามคำขอ
องค์ประกอบทางเคมี
องค์ประกอบ | C | O | N | H | เฟ | โม | Nb | นิ | ซิ | Ti | W |
R05200 | 0.01 | 0.015 | 0.01 | 0.0015 | 0.01 | 0.02 | 0.1 | 0.01 | 0.005 | 0.01 | 0.05 |
R05400 | 0.01 | 0.03 | 0.01 | 0.0015 | 0.01 | 0.02 | 0.1 | 0.01 | 0.005 | 0.01 | 0.05 |
R05255 | 0.01 | 0.015 | 0.01 | 0.0015 | 0.01 | 0.02 | 0.1 | 0.01 | 0.005 | 0.01 | 9.0–11.0 |
R05252 | 0.01 | 0.015 | 0.01 | 0.0015 | 0.01 | 0.02 | 0.5 | 0.01 | 0.005 | 0.01 | 2.0–3.5 |
R05240 | 0.01 | 0.02 | 0.01 | 0.0015 | 0.01 | 0.02 | 35.0–42.0 | 0.01 | 0.005 | 0.01 | 0.05 |
เส้นผ่านศูนย์กลางและความคลาดเคลื่อน:
เส้นผ่านศูนย์กลาง (มม.) | ความคลาดเคลื่อน (มม.) |
0.06 0.10 0.11 0.15 | ±0.005 |
0.17 0.19 0.20 0.24 0.25 0.29 0.30 | ±0.006 |
0.33 0.34 0.35 0.38 0.40 0.47 0.50 | ±0.007 |
0.60 0.80 ขึ้นไป | ±0.01 |
คุณสมบัติทางกล
สถานะ | แรงดึง (MPa) | การยืดตัว (ร้อยละ) |
อ่อน (M) | 300-750 | 10-30 |
กึ่ง-ยาก(Y2) | 750-1250 | 1-6 |
ยาก(Y) | >1250 | 1-5 |
ความเปราะบางของสารต้านอนุมูลอิสระจำนวนดัด:
ระดับ | เส้นผ่านศูนย์กลาง (มม.) | เวลาดัด |
R05200 | 0.10~0.40 | 3 |
>0.40 | 4 | |
R05400 | 0.10~0.40 | 4 |
>0.40 | 6 |
คุณสมบัติทางไฟฟ้า
LC | น้อยกว่าหรือเท่ากับ 0.10µA/cm2 |
ของเหลวก่อตัว | 0.1 เปอร์เซ็นต์ H3PO4 |
อุณหภูมิการก่อตัว | 90±2 |
ความหนาแน่นของกระแส | 5mA/cm2 |
แรงดัน/เวลาก่อตัว | 225V/30 นาที |
การประยุกต์ใช้ลวดตัวเก็บประจุแทนทาลัมและอุตสาหกรรมที่เกี่ยวข้อง
● ขั้วบวกของตัวเก็บประจุแทนทาลัมด้วยไฟฟ้า
● การผลิตตัวเก็บประจุฟอยล์แทนทาลัม
● เครื่องใช้ไฟฟ้า
● การวิจัยและห้องปฏิบัติการ
ป้ายกำกับยอดนิยม: ลวดตัวเก็บประจุแทนทาลัม ประเทศจีน ซัพพลายเออร์ ซื้อ ขาย ผลิตในประเทศจีน
คุณอาจชอบ
ส่งคำถาม
