สินค้า

หน้าหลัก สินค้า โลหะที่ไม่ใช่เหล็ก เซอร์โคเนียม รายละเอียด

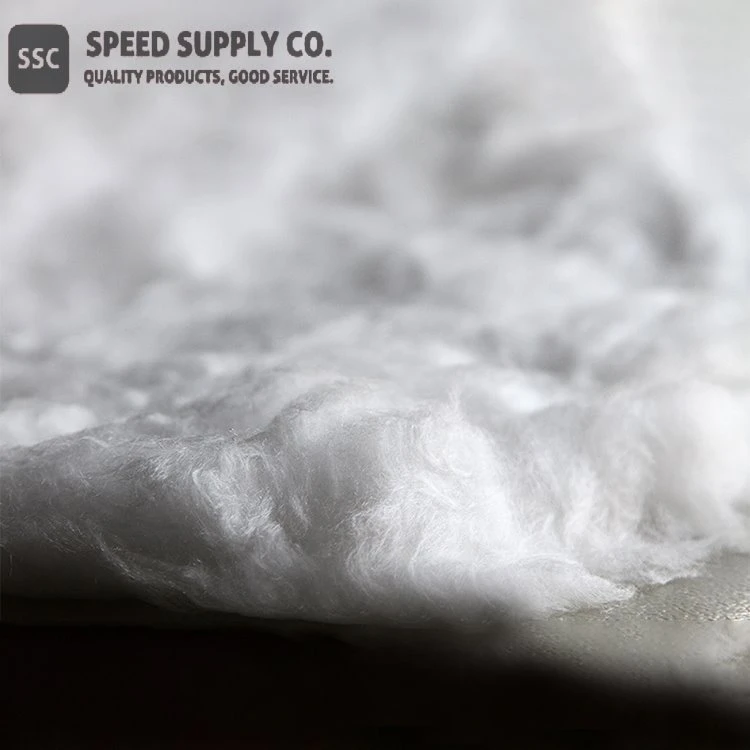

เส้นใยเซอร์โคเนีย

บทประพันธ์: ZrO2· Y2O3

ฟังก์ชัน

องค์ ประกอบ:	ZrO2· Y2O3
ลักษณะ:	ไฟเบอร์หรือผลิตภัณฑ์ขึ้นรูป
ไฟเบอร์เส้นผ่าศูนย์กลาง:	3-6 um
ความบริสุทธิ์:	≥99.7%

คําอธิบายเส้นใยเซอร์โคเนีย

ผลิตภัณฑ์เส้นใยเซอร์โคเนียมีความแข็งแรงที่อุณหภูมิสูงและมีความต้านทานสูงต่อสารเคมี เส้นใยเซอร์โคเนียมีการนําความร้อนต่ําที่สุดของผลิตภัณฑ์เส้นใยทนไฟใด ๆ ที่มีอยู่ในตลาด อุณหภูมิในการทํางานสูงสุดคือ 2,200 °Cและการละลายเริ่มต้นที่ 2,500 ° C (ขึ้นอยู่กับผลิตภัณฑ์) ผ้าถูกสร้างขึ้นจากเส้นใยแต่ละชิ้นอย่างต่อเนื่องและไม่ต้องใช้สารยึดเกาะอินทรีย์

มีสองวิธีการผลิตสําหรับเส้นใยทนไฟเซอร์โคเนียคือวิธีการคอลลอยด์และวิธีการตั้งต้น

1. วิธีการคอลลอยด์

เพิ่มกรดอะซิติกกลาเซียลลงในสารละลายเซอร์โคเนียมออกซิคลอไรด์เพื่อให้มันทําปฏิกิริยากับการสร้างการตกตะกอนเซอร์โคเนียมอะซิเตทสีขาวขาดน้ําและแห้งเพื่อทําสารละลายเซอร์โคเนียมอะซิเตทจากนั้นเพิ่มโคลง (โดยปกติคือ YCl3) ระเหยและเข้มข้นเพื่อให้ความหนืดในคอลลอยด์อยู่ในช่วง 5-35Pa·s คอลลอยด์นี้สามารถเป็นเส้นใยโดยวิธีการปั่นแบบแรงเหวี่ยงหรือวิธีการเป่าเพื่อให้ได้เส้นใยเปล่า ช่องว่างจะแห้งที่ 100-110 °Cเพื่อแข็งตัวของเส้นใยแล้วผ่านการอบด้วยความร้อนที่อุณหภูมิที่ต้องการ ร่างกายเส้นใยเซอร์โคเนียผ่านการเปลี่ยนแปลงทางกายภาพและทางเคมีในระหว่างการรักษาความร้อน: น้ําทางกายภาพจะถูกลบออกที่ 100-110 °C; การระเหยของน้ําและสารอินทรีย์ที่ผูกไว้ทางเคมีจะถูกลบออกที่ 200-300 °C เกลือเซอร์โคเนียมเริ่มสลายตัวที่ 420 °C; การเปลี่ยนแปลงผลึกของ ZrO2 เกิดขึ้นที่ 800-1000 ° C; อุณหภูมิสุดท้ายของการรักษาความร้อนคือ 1500-1600 °C

2. วิธีการบุกเบิก

แช่เส้นใยหนืด (หรือเส้นใยอะซิเตทซาโปไนซ์เส้นใยโพลีเอสเตอร์เส้นใยโพลีเอไมด์ ฯลฯ ) ในความเข้มข้นของกรดไฮโดรคลอริกเจือจางหรือสารละลายเอทิลีเนเดียมีนเพื่อขยายเส้นใย มันถูกแช่ในสารละลายน้ําของเซอร์โคเนียมออกซิคลอไรด์ (หรือเซอร์โคเนียมอะซิเตทเซอร์โคเนียมออกซาเลต) ที่มี YCl3 โคลงเพื่อให้เกลือเซอร์โคเนียมเข้าสู่ "ช่องว่าง" โมเลกุลของเส้นใยอินทรีย์และของเหลวดูดซับพื้นผิวจะถูกลบออกโดยการหมุนเหวี่ยงหรือการอัดขึ้นรูป ร่างกายเส้นใยอินทรีย์ของเกลือเซอร์โคเนียมจะถูกวางไว้ในเตาภายใต้เงื่อนไขเฉพาะสําหรับการรักษาความร้อนเพื่อให้สารอินทรีย์เป็นคาร์บอนและระเหยได้โดยไม่ต้องเผาไหม้ เกลือเซอร์โคเนียมถูกย่อยสลายเป็น ZrO2 และทําหน้าที่กับโคลงเพื่อรักษาเสถียรภาพของ ZrO2 เส้นใยโพลีคริสตัลไลน์ ZrO2 ที่มีเสถียรภาพจะได้รับ

เส้นใย Polycrystalline ZrO2 มีความต้านทานไฟที่ดี (จุดหลอมเหลว ZrO2 คือ 2590 ° C) การนําความร้อนต่ําเสถียรภาพทางเคมีที่ดีและความต้านทานการกัดกร่อนที่แข็งแกร่ง ดังนั้นจึงเป็นวัสดุฉนวนกันความร้อนอุณหภูมิสูงที่ยอดเยี่ยม

เส้นใย ZrO2 สามารถแปรรูปเพิ่มเติมเป็นผลิตภัณฑ์เส้นใยทนไฟต่างๆซึ่งสามารถใช้เป็นวัสดุฉนวนกันความร้อนที่มีอุณหภูมิสูงและมีประสิทธิภาพสูง ตัวอย่างเช่นมันถูกใช้เป็นซับในของเตาไฟฟ้าอุณหภูมิสูงต่างๆตัวกรองของโลหะหลอมเหลวผู้ให้บริการตัวเร่งปฏิกิริยาที่อุณหภูมิสูงวัสดุป้องกันของเครื่องบินเจ็ทและขีปนาวุธ อุณหภูมิบริการสูงสุดของเส้นใยทนไฟตะกั่วออกไซด์คือ 1600 °C

เซอร์โคเนียที่มีเสถียรภาพของ Yttria เป็นเซมิคอนดักเตอร์ไฟฟ้าที่อุณหภูมิสูง การนําไฟฟ้านี้เกิดขึ้นจากวาเลนซ์ที่แตกต่างกันของไอออนิก Zr4 + และ Y3 + ไฟฟ้าจะดําเนินการที่อุณหภูมิสูง (700-800 °C) เนื่องจากไอออนออกซิเจนถูกเหนี่ยวนําให้ไหลผ่านโครงสร้างเซอร์โคเนียที่มีความเสถียร ปรากฏการณ์นี้เป็นพื้นฐานของเซ็นเซอร์ออกซิเจนเซอร์โคเนีย

รูปแบบอื่น ๆ เช่นเซอร์โคเนียสัก, คณะกรรมการเซอร์โคเนีย, กระบอกเซอร์โคเนีย, ผงเซอร์โคเนีย, ผ้าเซอร์โคเนียและถักเซอร์โคเนียนอกจากนี้ยังมี. กรุณาติดต่อเราสําหรับรายละเอียดเพิ่มเติมของ

ข้อกําหนดเส้นใยเซอร์โคเนีย

ดัชนี		ซีอาร์เอฟ-1	ซีอาร์เอฟ-2	ซีอาร์เอฟ-3
ความหนาแน่นเป็นกลุ่ม (กก./ลบ.ม.)		500 ~ 1000	1000 ~ 1500	1500 ~ 2000
อุณหภูมิในการทํางานสูงสุด (°C)		1800	2000	2200
ความเหนียวแตกหัก (MPa) (บีบอัด 5%)		≥0.5	≥1.5	≥3.0
องค์ประกอบทางเคมี	ZrO2 +Y2O3	≥99.7%
	Sio2+fe2o3+na2o+al2o3	≤0.3%
	การเพิ่มสารอินทรีย์	0
องค์ประกอบเฟส		ลูกบาศก์ ZrO2
ลักษณะ		ขาว
เส้นผ่าศูนย์กลางเฉลี่ย		3-6 ไมครอน
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (10-6 K-1)		~10.5
การหดตัวเชิงเส้น	1600 ° C / 2 ชั่วโมง	≤0.5%	≤0.2%	≤0.1%
การนําความร้อน (W / m×K)	350 °C	≤0.06 น.	≤0.08 น.	≤0.10 น.
	1000 °C	≤0.09 น.	≤0.12 น.	≤0.15 น.
	1500 °C	≤0.15 น.	≤0.18 น.	≤0.21 น.
ขนาดมาตรฐานของบอร์ด ความยาว×ความกว้าง×ความกลมกล่อม (มม.)		100×100×20; 200×300×40; 600×400×50 shpes และขนาดอื่น ๆ สามารถปรับแต่งได้
